新聞眼七月炎炎夏日，環北部灣廣西水資源配置工程賓陽干線隧洞深處，一臺直徑達4.13米、總長300米、重約800噸的敞開式全斷面硬巖隧道掘進機（TBM），正以智能刀盤切割堅硬巖層，切割下的碎石通過全封閉皮帶系統源源不斷運出洞外。 這臺“鋼鐵巨獸”成了工程順利推進的關鍵。 目前，環北廣西工程計劃投入7臺TBM。這些TBM是如何工作的？它們?yōu)楣こ處��?lái)了哪些優勢？讓我們走進施工現場，一探究竟。

記者 王克礎  實習生 陸韋伊  通訊員 龍婷妮  攝制

1、“巨獸”入地：猶如一輛高鐵列車

作為國家水網建設的骨干工程和廣西水利建設的重大民生項目，環北廣西工程以郁江為核心水源，連通12條河流和15座水庫，輸水線路總長491.10公里。面對隧洞開挖斷面小、掘進距離長、地質巖層硬（單軸抗壓強度達到186MPa）、通風效果差、勞動強度大等世界級施工難題，工程創新引入7臺國產TBM，其中3臺已順利始發，其余4臺將于年底全部投入運行。

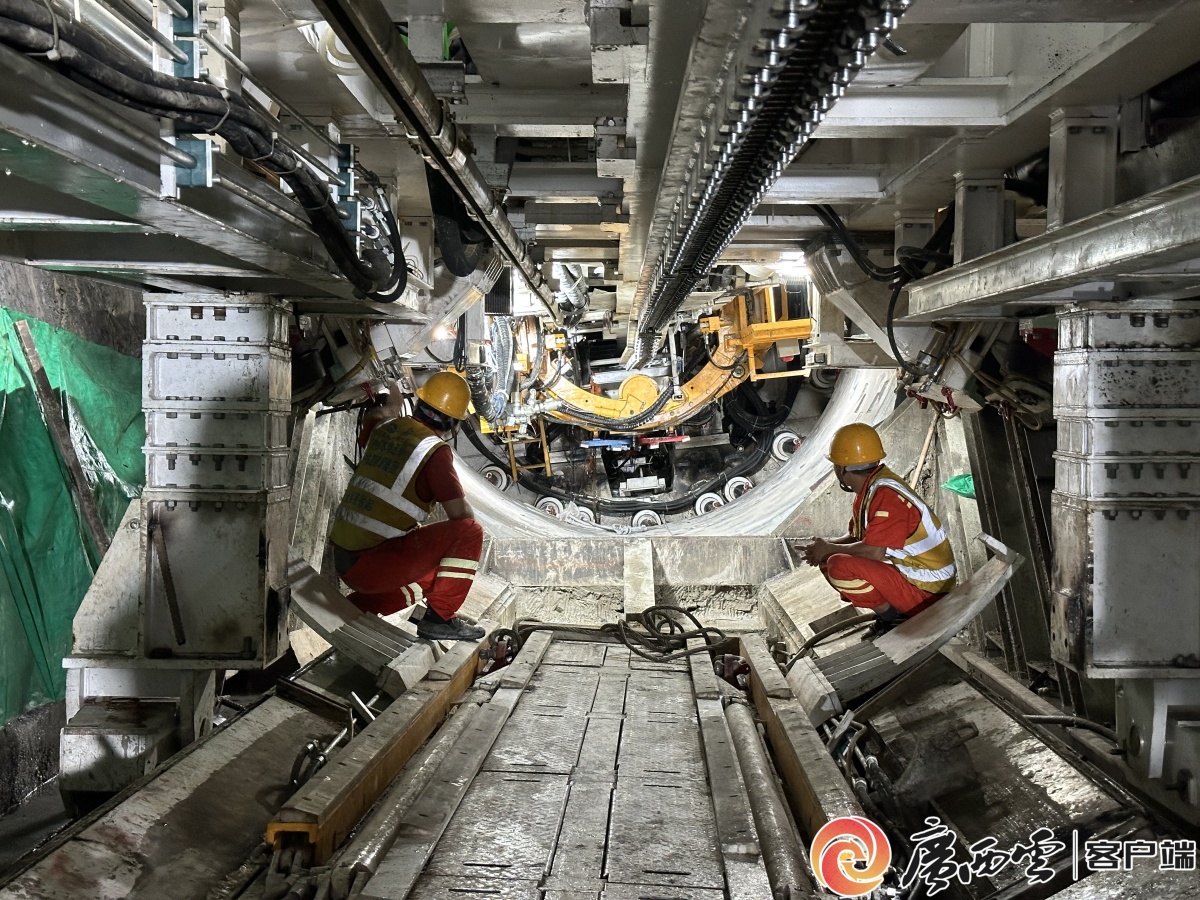

工人正在查看“環北廣西七號”TBM始發掘進情況。

TBM被稱作 “工程機械之王”，是衡量一個國家制造業水平的重要標志�！爸仄鳌盩BM的投入，不僅是工程推進的核心設備，更是環北廣西工程高效掘進、綠色施工的重要保障。

“TBM采用液壓驅動，驅動刀盤轉動進行巖石的剝落，通過皮帶運輸?shù)蕉赐�，這樣就避免了施工人員與隧洞掌子面的直接接觸，大大提高了施工安全性�！笔┕�單位中鐵十八局環北廣西工程施工A2標項目經理張淼介紹。

“TBM的工作原理可以類比為一輛高鐵，但其工作方式和技術細節更為復雜化、更加智能化、信息化�！杯h(huán)北部灣廣西水資源配置有限公司建設管理部副主任蔣春鋼說。

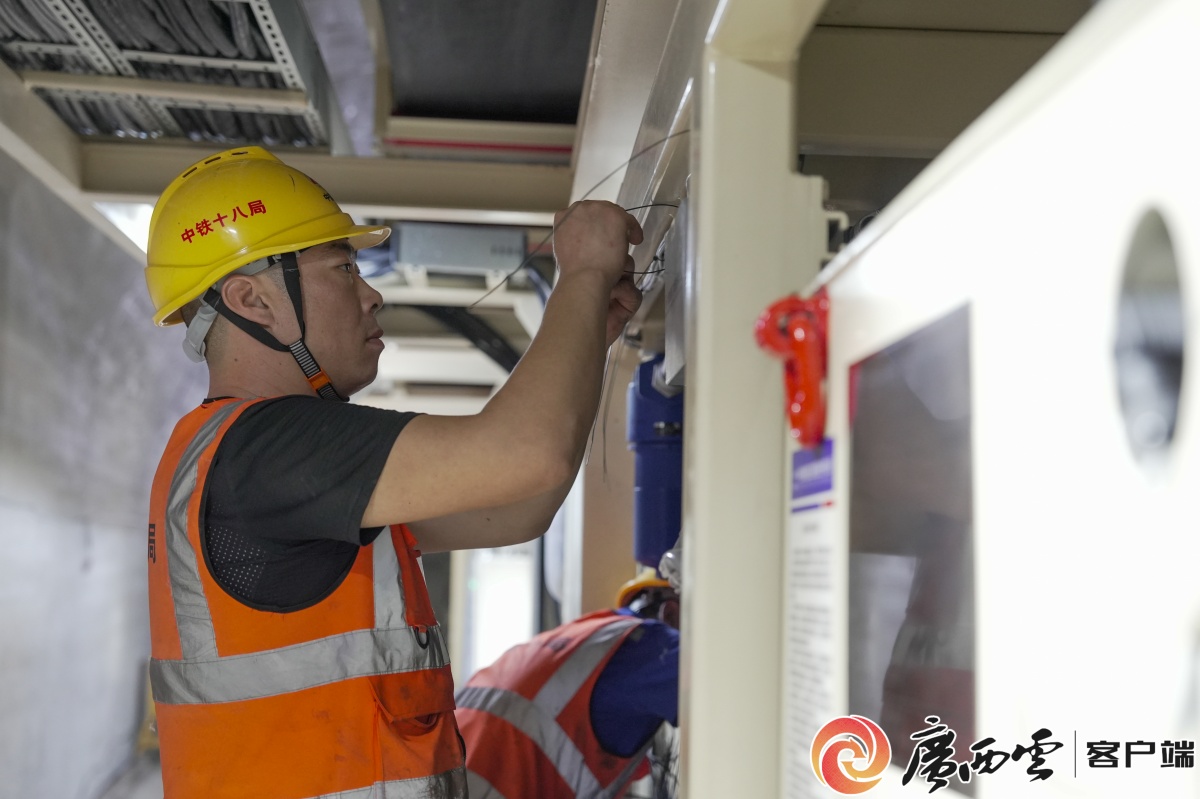

技術工人在調試TBM。

高鐵列車司機是在車頭駕駛室里操作的，位于列車的最前方。然而，全斷面硬巖隧道掘進機（TBM）的“操控室”不在“車頭”，而是位于相對中間臺車上的控制室里（其所處的位置相當于高鐵上“車廂餐吧”所在地），比較安全。

TBM的車頭（前端）里沒有人，而是安裝有一個巨大的旋轉刀盤，刀盤上裝有多個硬質合金刀具或盤形滾刀。刀盤通過液壓和電機驅動旋轉智能運轉，刀具在旋轉過程中切割前方的巖石。推進系統通過液壓推進系統智能化向前推進，使刀盤能夠持續切割前方的巖石。

通俗地說，TBM的車頭主要職責就是切割石頭，其武器就是刀盤。技術人員在TBM控制室里操作，通過觀看智能化控制系統的數據，智能化控制整臺設備的運行。

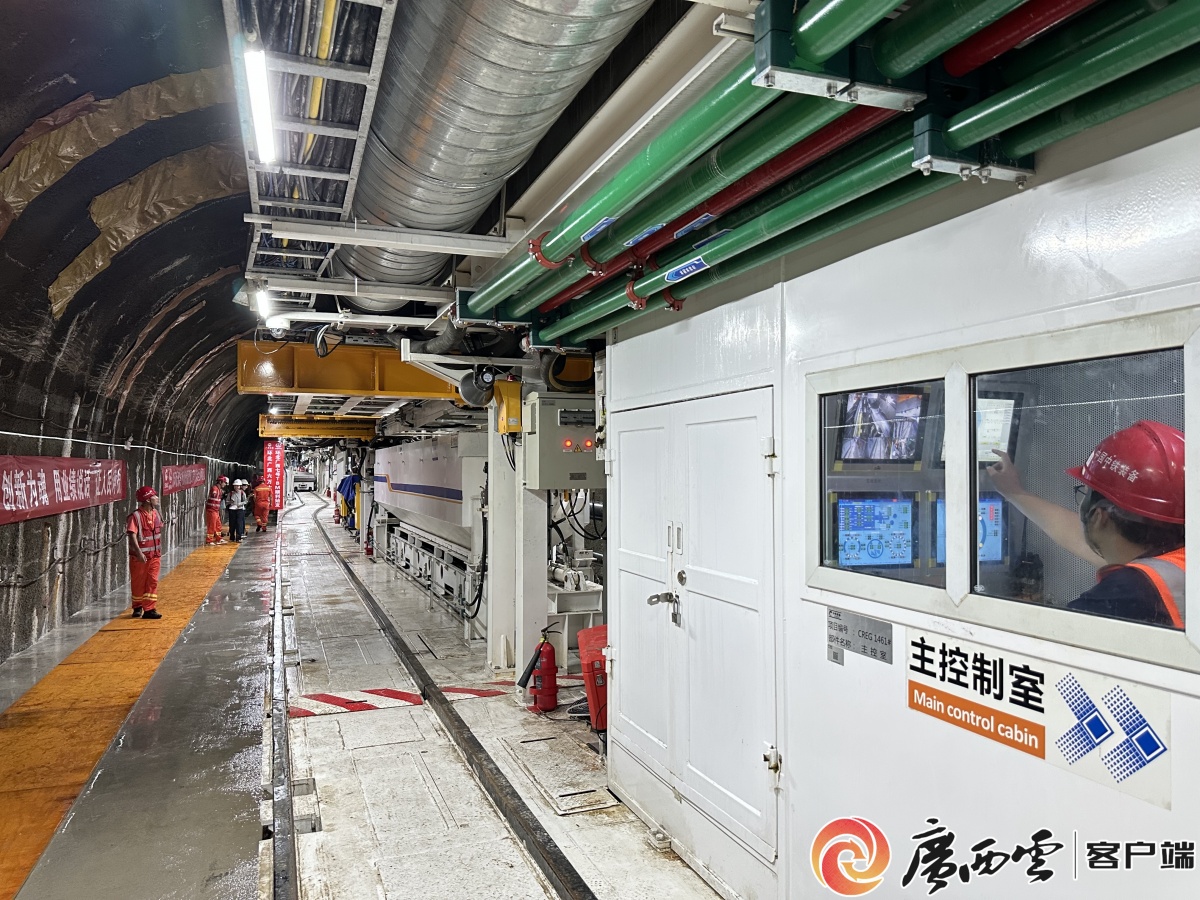

技術工人在組裝調試TBM。

切割下來的巖石稱為渣料，通過刀盤上的刮渣板匯集至盾體中部接渣斗，再通過皮帶排渣系統將渣料運出隧洞。在挖掘過程中，TBM會同時對隧洞進行錨網噴支護或安裝預制混凝土管片，以支撐其洞壁，防止塌方，確保結構安全。

2、“兄弟”并肩：多點開花群發力

相較于傳統的鉆爆法施工，TBM不僅在進度、質量及安全性上有顯著提升，還能有效減少施工過程中的粉塵和噪聲污染，實現綠色施工。

“環北廣西一號”于今年4月進場組裝，歷時一個半月完成組裝和調試。6月25日，這臺敞開式TBM成功始發，與位于周村隧洞出口的雙護盾TBM——“環北廣西二號”形成并駕齊驅之勢，“兄弟”攜手一起攻克賓陽干線長距離、小斷面隧洞掘進難題。

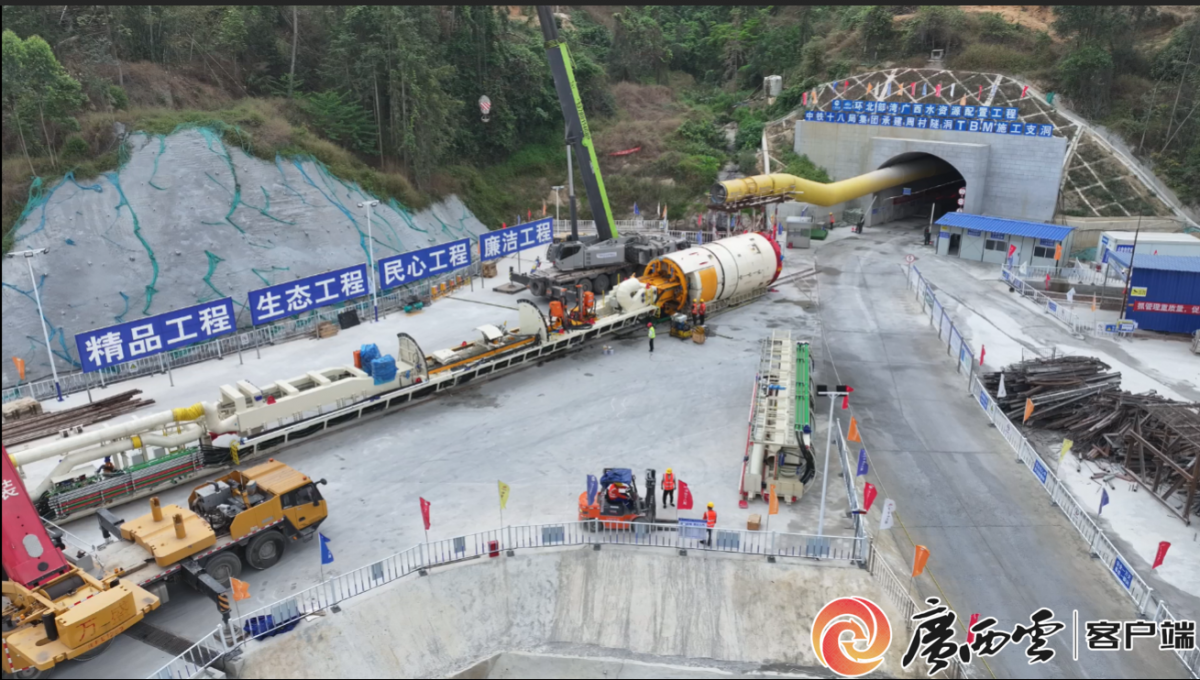

環北廣西工程A2標“環北廣西一號”TBM組裝。

“環北廣西二號”TBM直徑3.93米、長約300米、重約800噸，是一臺雙模式雙護盾TBM，具備雙重支護模式——Ⅱ、Ⅲ類圍巖采用錨網噴支護模式，Ⅳ、Ⅴ類圍巖時轉換為管片支護模式，大大提高了施工進度，節省了施工成本。它于6月6日完成連續皮帶機安裝調試，開始正式掘進，截至目前總累計進尺770米，最高單班進尺20米，最大日進尺36米，TBM利用率35%、完好率92%，設備狀態良好。

在六萬大山隧洞施工現場，另一臺TBM——“環北廣西七號”也于7月1日順利始發。作為環北廣西工程玉林供水片的核心設備之一，這臺TBM將承擔六萬大山中最長的隧洞掘進任務。

與此同時，“環北廣西五號”和“環北廣西六號”TBM也正在進行緊張有序的組裝調試工作，預計8月實現始發。這3臺TBM的同步推進，形成了“多點開花”的立體施工格局，大幅提升了硬巖隧洞開挖效率，為后續貫通奠定了堅實基礎。

“環北廣西工程總共有7臺TBM，其中3臺已進洞始發，今年年底可以實現全部始發的階段目標�！笔Y春鋼表示，這些TBM的投入，為工程進度按下了“加速鍵”。

3、高效智能：“地下巨龍”何以擔當重任？

TBM之所以被稱為隧道掘進的“重器”，主要得益于其高效、安全、智能的顯著優勢。

TBM采用全斷面掘進技術，能夠一次性完成隧洞的開挖、支護和出渣，大大提高了施工效率。在適宜的地質條件下，TBM的日掘進速度可達數十米。

以“環北廣西一號”為例，這臺設備每月可推進500多米，是傳統鉆爆法施工速度的數倍。

環北公司建設管理部副主任黃展案告訴記者，環北廣西工程地處山區，地下巖石層厚度大，傳統爆破方法不僅效率低，而且安全隱患大。TBM的引入，極大地提高了工程的安全性和效率。TBM在掘進過程中，一邊切割巖石，一邊拼裝管片，形成隧道襯砌，整個過程機械化程度高，減少了人工操作的風險。

TBM的壽命約為10公里至15公里，能夠滿足長距離隧道的掘進需求。TBM和盾構機雖然原理相似，但在應用場景和結構上有著顯著區別。盾構機主要用于挖掘地表土層，如地鐵隧道；而TBM則專為地下巖石層設計，適用于深埋山底隧道，被稱為“地下巨龍”。

環北廣西工程D2標“環北廣西七號”TBM順利始發。

TBM集成了智能化控制系統，能夠?qū)崟r(shí)監測設備運行狀態和施工參數，實現精準掘進。同時，設備還配備了半自動化的清渣系統和環保設備，減少了施工過程中的粉塵和噪聲污染，實現了綠色施工。

環北廣西工程的建設，是廣西水利發展史上的重要里程碑。而TBM的投入，則是這一工程高效推進的關鍵所在。這些“鋼鐵巨獸”以其高效、安全、智能的顯著優勢，為隧洞掘進注入了強勁動力，也為區域水網建設按下了“加速鍵”。

未來，隨著7臺TBM的全部投入運行，環北廣西工程將迎來更多突破性進展。

記者手記：“重器”與“重人”鑄就輝煌

王克礎

全斷面硬巖隧道掘進機（TBM）被譽為“工程機械之王”，它宛如鋼鐵巨龍，鑿巖破壁。

環北廣西工程對于TBM的應用，無疑是這一工程的核心亮點。

記者深入施工現場，見證了這些“鋼鐵巨獸”在復雜的地質條件下，仍能高效、安全、智能的工作。

然而，TBM的應用并非沒有挑戰。其定制化設計導致在不同工程間的復用性較差，通常在一次工程結束后，TBM會被回收或報廢。雖然TBM的成本較高，但其帶來的安全性和效率提升，使得這一投入物有所值。

在施工現場，記者不僅看到了TBM的強大力量，更感受到了工程師們的智慧和汗水。他們不僅是這些“鋼鐵巨獸”的操控者，更是整個工程的靈魂。無論是TBM的組裝調試，還是掘進過程中的實時監控，工程師們都展現出了極高的專業素養和敬業精神。

“TBM的操控室位于相對中間臺車上的控制室里，技術人員通過智能化控制系統實時監控設備的運行狀態，確保掘進過程的順利進行�！边@種高度智能化的操作方式，不僅提高了施工效率，還大大降低了人工操作的風險。

通過這次對TBM的深入了解，我們不僅看到了科技的力量，更感受到了工程師們?yōu)閲?guó)家和人民福祉所做出的巨大努力和貢獻。正是這些“重器”與“重人”共同鑄就了輝煌的篇章。

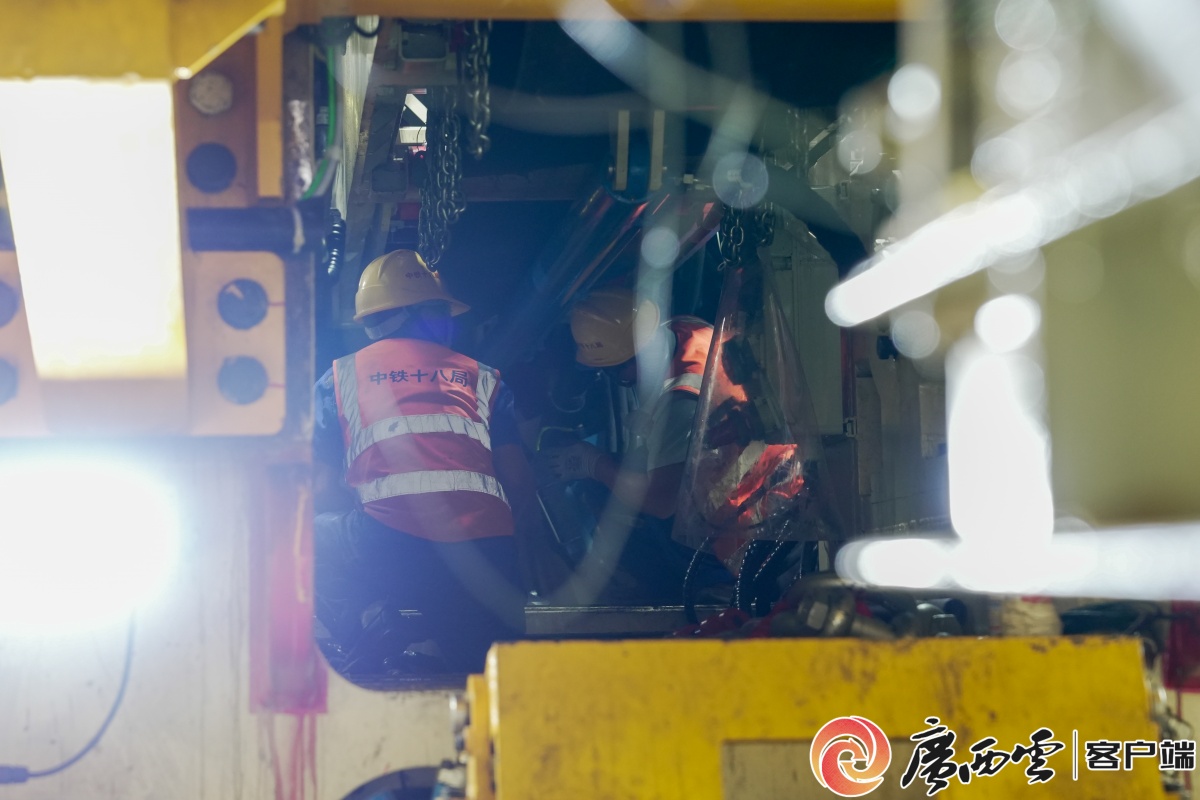

技術工人在調試TBM。
